产品名称: 全自动弯管机DW50CNC-6A-3S

发布日期: 2019-03-06

点击数: 623

二维码:

简述:

产品详情

张家港卓然机械全自动弯管机DW50CNC-6A-3S详细介绍:

一、触摸屏显示,数控电脑操作,可储存500组记忆

二、反弹补偿值设定程序,程序及加工资料保密功能

三、转角、送料、换模、导夹、弯管、均为伺服控制

四、操作系统配有口令、钥匙,以及数量和用时记录,便于生产管理

五、具有慢弯、慢抽芯功能

六、错误信息在荧幕上显示,帮助操作者立即清除

七、技术参数:

主要规格

机型: DW50CNC-6A-3S

备注

最大弯曲管径×壁厚

Φ50mm×3mm碳钢管

1.最小弯曲半径根据管子直径

2.最大弯曲半径可根据客户要求

3.最大穿芯长度可根据客户要求

最大弯曲半径

R250mm

最小弯曲半径

R≧1.5D

最大弯曲角度

190°

最大送料长度

3200mm

送料方式

直送

夹送

工作速度

弯管速度

Max 85°/s

转管速度

Max 200°/s

送料速度

Max 1000mm/s

工作精度       

弯管精度

±0.1°

转管精度

±0.1°

送料精度

±0.1mm

信息输入方式 

1. 坐标(X . Y. Z)
2.工作值Y. B. C)

弯管方式

伺服弯管

转角伺服电机功率

750w

送料伺服电机功率

左右换模伺服电机功率

导夹伺服电机功率

弯管伺服电机功率

上下换模伺服电机功率

1000w

400w

1500W

7000w

1500w

管件允许弯头数

50


可储存零件数

500

油压电机功率

5.5kw


系统最大压力

12 Mpa

机器尺寸

5100 x 1400 x 1400mm

机器重量

2700kg



八、主要配件情况:

序号

名称

规格

产地

1

油压马达

5.5KW

无锡太湖

2

油压泵浦

PVL1-19

浙江鸿泰

3

保压阀

02W

台湾七洋

4

电磁阀

G02-2C-DC24

台湾七洋

5

溢流阀

2B3B-D24

台湾七洋

6

密封圈



台湾CHO

7

压力表

0-25Mpa

华泰

8

交流接触器

LCED1801

台安

9

触摸屏

10寸

艾克姆

10

电源开关

24V

明纬

11

转角伺服马达

750W

日本三菱

12

送料伺服马达

1000W

日本三菱

13

左右换模伺服马达

400W

日本三菱

14

导夹伺服电机功率

1500W

日本三菱

15

弯管伺服马达

7000W

日本三菱

16

上下换模伺服马达

1500W

日本三菱

17

智能变压器

RP-15

上海若枰

18

直线导轨

20*3600

PDF

19

1、转角减速机

2、送料减速机

3、左右换模减速机

4、导夹减速机

5、弯管减速机

6、上下换模减速机

1. SPL80-32

2. GPL120-5

3. KPX60-5

4. GPLF120-50

5. GPX220-64

6. GPLF120-20

湖北行星

20

中央控制器

ICM-880W6

艾克姆

21

继电器

RXM2MB

台安

22

热继电器

LR-16B

台安

23

感应开关

24V

昌得



九、随机附件明细表

序号

随机附件名称

数量

1

内六角扳手(3-10)

1套

2

内六角扳手(12)

1只

3

活动扳手

1只

4

工具箱

1只

5

操作说明书

(含电器原理图、液压原理图及安全操作规程)

1份

6

模具

1套

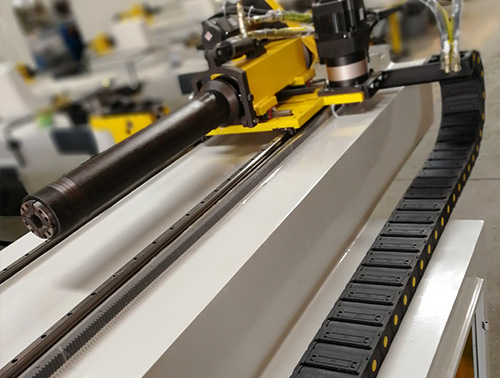

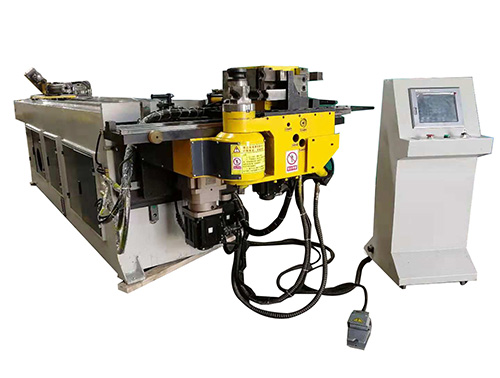

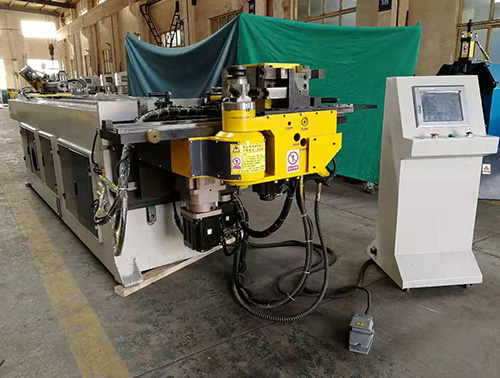

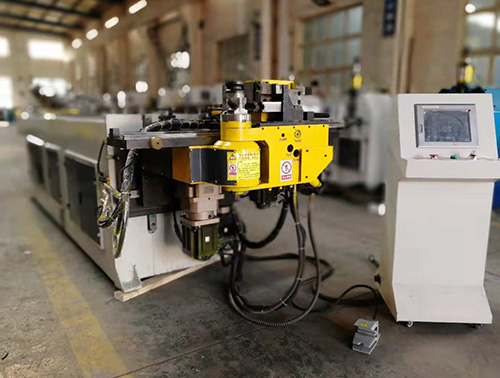

产品图片:
