产品名称: 全自动弯管机DW38CNC-3A-1S
发布日期: 2019-03-06
点击数: 3698
二维码:
简述:
张家港卓然机械全自动弯管机DW38CNC-3A-1S详细介绍:
一、触摸屏显示,数控电脑操作,可储存500组记忆
二、反弹补偿值设定程序,程序及加工资料保密功能
三、转角、送料、弯管、均为伺服控制
四、操作系统配有口令、钥匙,以及数量和用时记录,便于生产管理
五、具有慢弯、慢抽芯功能
六、错误信息在荧幕上显示,帮助操作者立即清除
七、技术参数:
主要规格 |
机型:DW38CNC-3A-1S |
备注 |
|
最大弯曲管径×壁厚 |
Φ38mm×2mm碳钢管 |
1.最小弯曲半径根据管子直径 2.最大弯曲半径可根据客户要求 3.最大穿芯长度可根据客户要求 |
|
最大弯曲半径 |
R200mm |
||
最小弯曲半径 |
R≧1.5D |
||
最大弯曲角度 |
190° |
||
最大送料长度 |
2200mm |
||
送料方式 |
直送 夹送 |
||
工作速度 |
弯管速度 |
Max 150°/s |
|
转管速度 |
Max 200°/s |
||
送料速度 |
Max 1000mm/s |
||
工作精度 |
弯管精度 |
±0.1° |
|
转管精度 |
±0.1° |
||
送料精度 |
±0.1mm |
||
信息输入方式 |
1. 坐标(X . Y. Z) |
||
弯管方式 |
伺服弯管 |
||
转角伺服电机功率 |
400w |
||
送料伺服电机功率 |
1000w
|
||
弯管伺服电机功率 |
5000w |
||
管件允许弯头数 |
50 |
||
可储存零件数 |
500 |
||
油压电机功率 |
4kw |
||
系统最大压力 |
12 Mpa |
||
机器尺寸 |
3900 x 900 x 1400mm |
||
机器重量 |
1800kg |
八、主要配件情况:
序号 |
名称 |
规格 |
产地 |
1 |
油压马达 |
4KW |
无锡太湖 |
2 |
油压泵浦 |
PVL1-17 |
浙江鸿泰 |
3 |
保压阀 |
02W |
台湾七洋 |
4 |
电磁阀 |
G02-2C-DC24 |
台湾七洋 |
5 |
溢流阀 |
2B3B-D24 |
台湾七洋 |
6 |
密封圈 |
|
台湾CHO |
7 |
压力表 |
0-25Mpa |
华泰 |
8 |
交流接触器 |
LCED1801 |
台湾台安 |
9 |
触摸屏 |
10寸 |
深圳艾克姆 |
10 |
电源开关 |
24V |
台湾明纬 |
11 |
转角伺服马达 |
400W |
日本三菱 |
12 |
送料伺服马达 |
1000W |
日本三菱 |
13 |
弯管伺服马达 |
5000W |
日本三菱 |
14 |
智能变压器 |
RP-7.5 |
上海若枰 |
15 |
直线导轨 |
20*2600 |
台湾PDF |
16 |
转角减速机 送料减速机 弯管减速机 |
1. SPL70-32 2. GPL120-5 3. GPX180-63 |
湖北行星 |
17 |
中央控制器 |
ICM-880W03 |
深圳艾克姆 |
18 |
继电器 |
RXM2MB |
台湾台安 |
19 |
热继电器 |
LR-16B |
台湾台安 |
20 |
感应开关 |
24V |
昌得 |
九、随机附件明细表
序号 |
随机附件名称 |
数量 |
1 |
内六角扳手(3-10) |
1套 |
2 |
内六角扳手(12) |
1只 |
3 |
活动扳手 |
1只 |
4 |
工具箱 |
1只 |
5 |
操作说明书 (含电器原理图、液压原理图及安全操作规程) |
1份 |
6 |
模具 |
1套 |

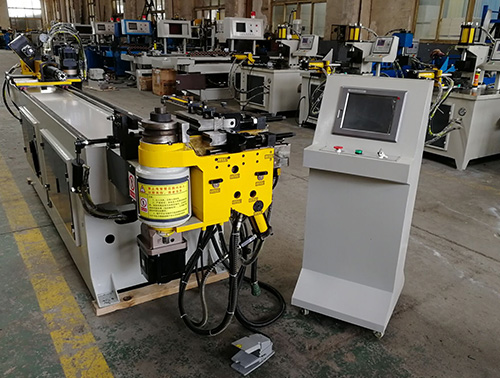

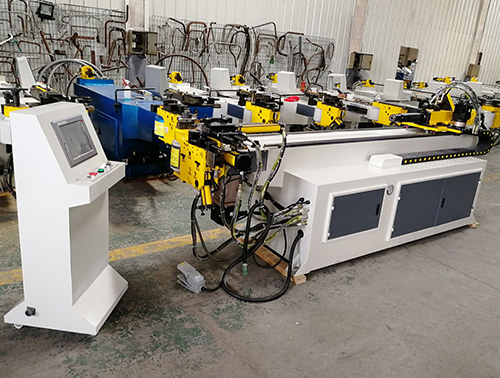

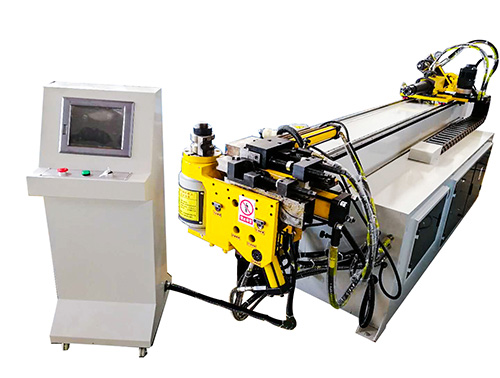

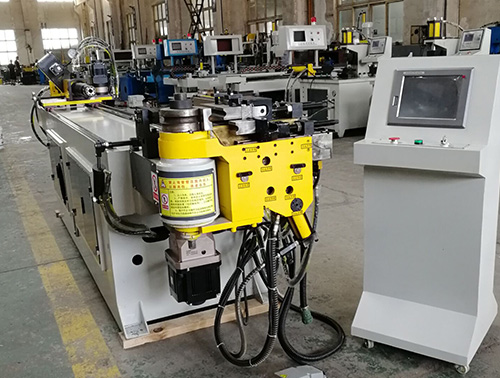

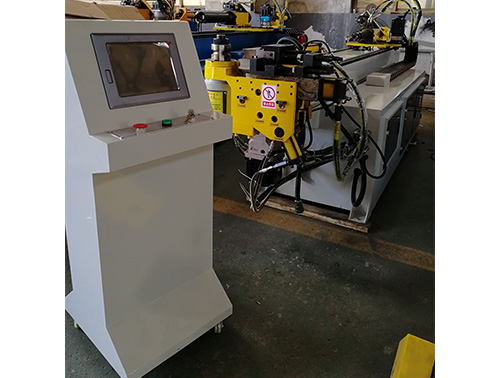

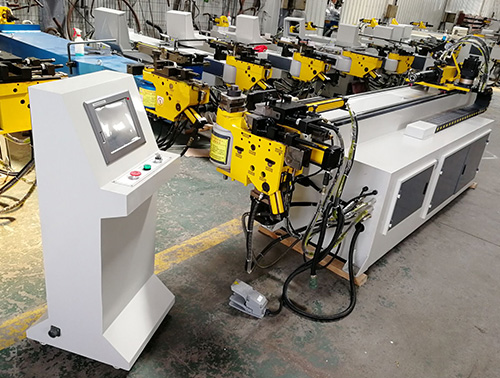

产品图片:DW38CNC-3A-1S
